工业仪表检修与维护工具的正确使用与注意事项

工控帮 ? 2018-01-24 06:55 ? 次阅读

心博天下娱乐平台 www.syycw.cn 石油化工生产仪表指示出现异常情况(指示偏高、偏低,不变化,不稳定等),本身包含两种因素:

一是工艺因素;

二是仪表因素,

由于仪表(检测环境)某一环节出现故障导致工艺参数指示与实际不符。所以,仪表维护人员要提高仪表故障判断能力,要对仪表原理、结构、性能特点熟悉外,这能帮助仪表维护人员拓展思路,有助于分析和判断故障现象。

那么仪表维修过程中,我们都会用到哪种工具呢?

仪表车间工具明细表

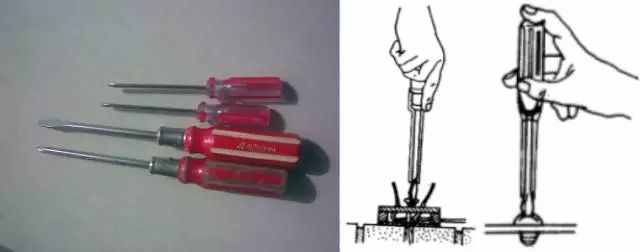

工具详解1.螺丝刀

使用注意事项:

根据螺丝钉的大小选用合适规格的螺丝刀,不可作为起子使用避免损坏工具或螺丝。

带电作业时,手不可触及螺丝刀的金属杆,以免发生触电事故。

为防止金属杆触到人体或邻近带电体,金属杆应套上绝缘管。

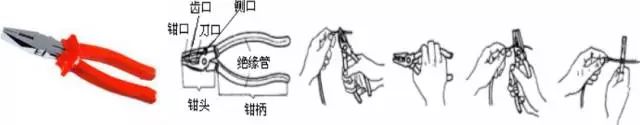

2.钢丝钳

钢丝钳又称为老虎钳、虎头钳,如图所示。钢丝钳是一种用于夹持、固定加工件或者扭转、弯曲、剪断金属丝线的手工工具。钢丝钳带绝缘手柄,一般钢丝钳的规格有150mm、175mm和200mm三种,绝缘护套耐压为500V,所以只能适应于低压带电设备使用。

使用注意事项:

使用前,使检查钢丝钳绝缘是否良好,以免带电作业时造成触电事故。

在带电剪切导线时,不得用刀口同时剪切不同电位的两根线(如相线与零线、相线与相线等),以免发生短路事故。

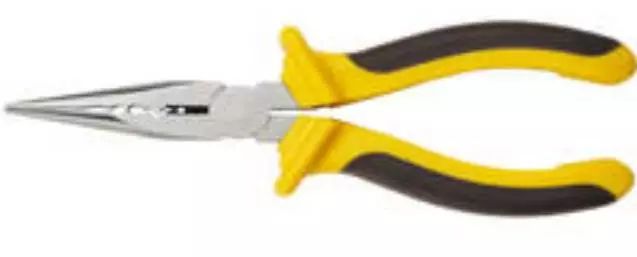

3.尖嘴钳

尖嘴钳的头部尖细,适用于狭小的工作空间或带电操作低压电气设备。尖嘴钳也可用来剪断细小的金属丝。可用于仪表导线接头制作或维修,使用灵活方便。选用尖嘴钳时,应选用带有绝缘手柄的耐酸塑料套管,耐压为500V 以上。尖嘴钳的规格有130mm、160mm、180mm和200mm四种。

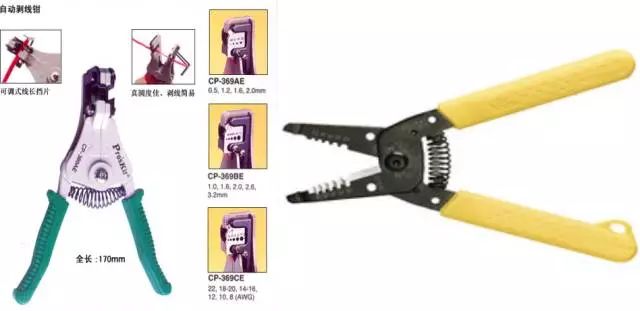

4.剥线钳

剥线钳是用来剥削小直径导线绝缘层的专用工具,其外形如图所示。它的手柄是绝缘的,耐压为500V。常用的有手动和自动两种。

自动:根据导线内部金属丝尺寸自适应,从而不伤内部导线;而且剥线长度可调节。

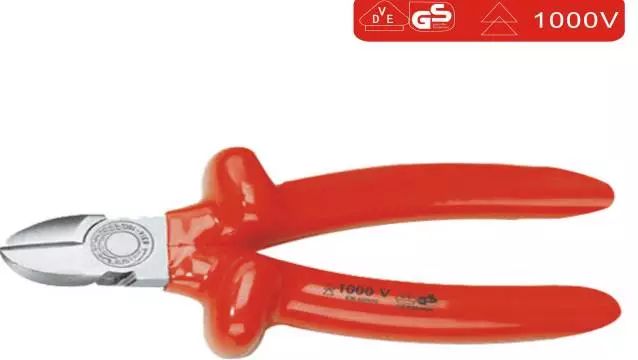

5.斜口钳

斜口钳也是检修常用的钳子之一,其头部扁斜,又名扁嘴钳,主要用于剪切导线,元器件多余的引线,还常用来代替剪刀剪切绝缘套管、尼龙扎线卡等。其柄部有铁柄和绝缘管套。常用的斜口钳,其绝缘柄耐压应为1000V以上。

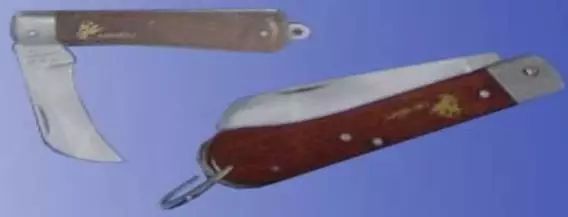

6.电工刀

电工刀如图所示。适用于在装配维修工作中割削导线绝缘外皮,以及割削木桩和割断绳索等。电工刀按刀片尺寸的大小又可分为大号(112mm) 和小号(88mm)两种。

使用注意事项:

不得用于带电作业,以免触电。

应将刀口朝外剖削,并注意避免伤及手指。

剖削导线绝缘层时,应使刀面与导线成较小的锐角,以免割伤导线。

使用完毕,随即将刀身折进刀柄。

7.活动扳手

活动扳手又称活络扳头,是用来紧固和起松螺母的一种专用工具。 活动扳手由头部和柄部组成,头部由活动扳唇、扳口、呆扳唇、蜗轮和轴销等构成,如图所示。旋动蜗轮可调节扳口大小。

8.电笔

又叫验电笔,是常用的一种辅助安全用具。用于检查500V以下导体或各种用电设备的外壳是否带电。可随身携带,只要掌握验电笔的原理,结合熟知的电路知识,灵活运用技巧很多。

常用的有两种:

笔的作用

判别交流和直流电。交流电通过验电笔时氖泡中两极  会同时发亮,而直流电通过时氖泡里只有一个极发光。

判断直流电的正负极。把验电笔跨接在直流电的正、负极之间,氖泡发亮的一头是负极,不发亮的一头是正极。

用作零线监测器。把验电笔一头与零线相连,另一头与地线相连接,如果零线断路,氖泡即发亮;如果没有断路,则氖泡不发亮。

判断物体是否带有静电。手指验电笔接触在物体上,若氖泡发亮,说明该物体带有静电。

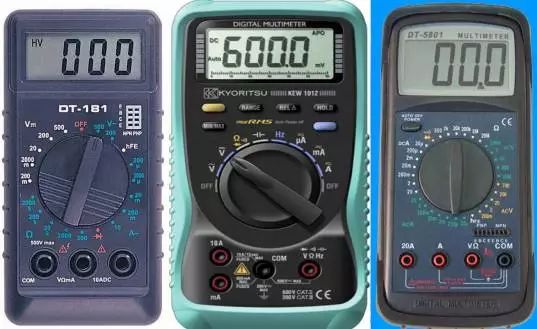

9.万用表

万用表又叫多用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻、频率、交流电流、电容量等。

常见的主要有数字式万用表和机械万用表两种.现在,数字式测量仪表已成为主流,有取代模拟式仪表的趋势。与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。

工控帮 技术专区

原文标题:仪表保养和检修时,这些顺手的工具你应该知道

文章出处:【微信号:GKB1508,微信公众号:工控帮】欢迎添加关注!文章转载请注明出处。
